Opel Astra H Helljus.

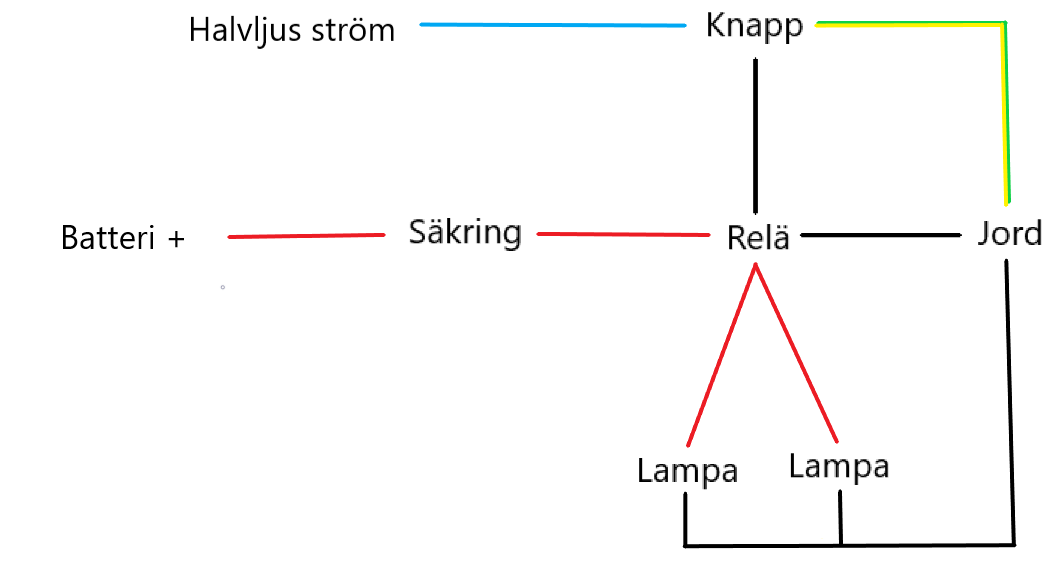

Kopplingsschema:

To Do:

Kolla upp:

• Vilken är vilken +/- på H1 kontakt?
• Vilken är vilken +/- på H7 kontakt?

Köpa

• 2.5mm2 kabel Biltema
• 4mm kabelskarv? KANSKE.

Koppla:

• Knapp:

• Blå från knapp löds till halvljus +.
• Svart från knapp till relä 85.
• Gröngul från knapp till chassijord.

• Säkring:

• Kabelsko till bult på batteri +.
• Till relä 30.

• Relä:

• 86 till chassijord.
• 87 till 4mm flatstift med 2 röda 2.5mm2 kablar.

• H1 Kontakter:

• Röd kabel från relä 87 till +.
• Svart kabel från chassijord till -.

Vad kan jag göra före fredag?

• Korta och sätta kabelsko på svart från knapp till relä.
• Sätta kabelsko och dra till chassijord på gröngul från knapp.
• Sätta kabelsko på säkringshållare till batteri.
• Se om säkringshållare behöver skarvas för att nå relä.
• Dra relä 86 till chassijord.
• Dra ström från relä fram till lamphus.
• Förbereda jordkablar fram till lamphus.

Nuvarande frågor:

• Vilken strömkälla?

• Halvljus till knapp, så man endast kan tända helljus då halvljus är tänt.
• Batteri till relä.

• Hur stora säkringar?

• (55w x 2) / 12v = 9.17 A
• 15 A säkring för relä.

• Vilket relä?

• Slutande relä 30 A - Biltema

• Vilken knapp?

• Knapp 1
• Knapp 2 - Lutar mot denna, svår att hitta i mörker? Beställd.
• Knapp 3 - Troligtvis lättast att använda, svårast att montera?

• Position av knapp inne i bilen?

• Till höger om ljusreglage.

• Dimension på kablar?

• 1.5mm2 från relä till lampor.
• 2.5mm2 mellan strömkälla och relä.

• Kabelskor, skarvar, flatstiftskontakter?

• Inköpt på Biltema.

• Jordpunkter?

• Chassijord.

Produkter:

Säkringshållare

Knapp 1

Knapp 2

Knapp 3

Relä

H1 uttag 1

H1 uttag 2
